Инструкция разборки Nokia Lumia 625

Для замены корпуса Nokia Lumia 625 необходимо обратиться к специалистам в сервисный центр.

Интернет магазин настоятельно не рекомендует производить замену самостоятельно. Также мы не несем никакой ответственности за повреждение отдельных частей телефона, нанесенных пользователем или же сотрудниками сервисных центров.

Ниже приведенная информация является кратким и неполным описанием разбора мобильного телефона Nokia Lumia 625.

Все действия по поводу ремонта телефона проводятся на свой страх и риск  исполнителем.

detali

Внешний вид телефона Nokia Lumia 625

vid

1) Наклейте на сенсорный экран защитную пленку.

1

2) Освободите крышку аккумулятора с нижнего края, толкая от USB разъема.

2

3) Извлеките крышку аккумулятора.

3

4) Открутите восемь винтов Torx+ размера 5 в указанном порядке. Не используйте их снова.

4

5) Для извлечения крышки D освободите две указанные клипсы вверху телефона.  Используйте инструмент, чтобы толкнуть поверхность D  указанного места.

5

6) Далее с помощью инструмента освободите три клипсы с правой стороны телефона.

6

7) Далее освободите две клипсы с нижней стороны телефона.

7

8) Приподнимите и извлеките крышку  D.

8

9) Откройте коннектор батареи с помощью инструмента. Будьте осторожны, чтобы не повредить коннектор и близлежащие компоненты.

9

10) Освободите клей, который держит батарею с нижнего края.

10

11) Извлеките батарею.

11

12) Отклейте пленку (майлар) батареи. Не используйте ее снова.

12

13) Откройте коннектор сенсорной панели с помощью инструмента. Будьте осторожны, чтобы не повредить коннектор и близлежащие компоненты.

13

14) Откройте коннектор дисплея.

14

15) Откройте коннектор шлейфа боковых клавиш.

15

16) Откройте коннектор шлейфа дополнительной платы боковых клавиш.

16

17) Освободите коннектор кабеля RF с главной платы с помощью инструмента. Защелкните инструмент вверху коннектора, как показано на рисунке и аккуратно приподнимите.

17

18) Освободите кабель RF со стороны дополнительной платы.

18

19) Открутите два винта Torx+ размера 5 в указанном порядке. Не используйте их снова.

19

20) Для извлечения главной платы освободите ее от клея, который удерживает ее  с указанной стороны.

20

21) Инструментом откройте клипсу, которая размещается под коннектором сенсорной панели.

21

22) Приподнимите главную плату с нижнего края и извлеките ее.

22

23) Для извлечения дополнительной платы откройте указанную клипсу с помощью инструмента.

23

24) Далее освободите две клипсы, которые находятся с обоих сторон коннектора USB.

24

25) Приподнимите и извлеките дополнительную плату.

25

26) Освободите динамик с помощью стоматологического инструмента. Извлеките динамик пинцетом. Не используйте его снова.

26

27) Извлеките клейкую ленту динамика.

27

28) Отклейте от крышки A шлейф боковых клавиш.

28

29) Далее освободите боковые клавиши со стороны крышки A.

29

30) Извлеките шлейф боковых клавиш . не используйте его снова.

30

31) Извлеките кабель RF, вынимая его с двух металлических холдеров на крышке  A.

31

32) Возьмите кабель RF и извлеките его.

32

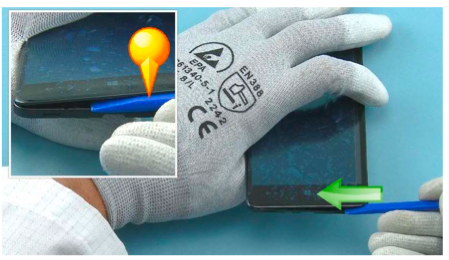

33) Начните освобождать сенсорную панель, введя инструмент в отверстие динамика. Поверните инструмент косо и проведите в указанном направлении.

33

34) Далее освободите правую сторону сенсорной панели, проведя инструментом вдоль стороны.

34

35) Далее освободите нижнюю часть сенсорной панели, проведя вдоль нее инструментом. Удерживайте конец инструмента снаружи сенсорной панели, чтобы предотвратить повреждение губки под ней.

35

36) Далее освободите левую сторону сенсорной панели.

36

37) Приподнимите сенсорную панель с нижней стороны и с помощью инструмента освободите ее от клея с верхней стороны.

37

38) Извлеките сенсорную панель. Постарайтесь не повредить коннектор, когда будете его вынимать через крышку А.

38

39) Наклейте на дисплей защитную пленку.

39

40) Извлеките пленку (майлар) дисплея с помощью пинцета.

40

41) Отклейте шлейф дисплея с крышки А.

41

42) Извлеките дисплей, легко толкая его с указанной стороны инструментом.

42

43) Далее аккуратно толкните инструмент под дисплей с указанной стороны и освободите его от клея.

43

44) Приподнимите дисплей и протяните шлейф дисплея сквозь крышку А.  Будьте осторожны, чтобы не повредить шлейф и коннектор.

44

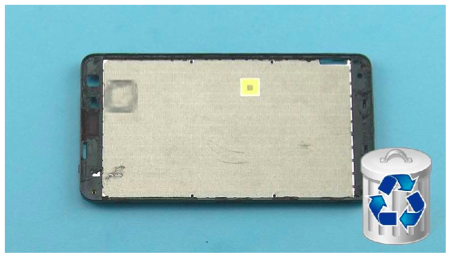

45) Если сенсорная панель и дисплей извлечены, то крышку А нельзя снова использовать.

45

46) Отлейте пленку коннектора дисплея.

46

47) Отклейте клейкую ленту шлейфа дисплея. Если есть возможность, воспользуйтесь горячим воздушным пульверизатором, чтобы нагреть клей, перед тем, как отклеивать его.

47

48) Отклейте клейкую ленту шлейфа боковых клавиш. Если есть возможность, воспользуйтесь горячим воздушным пульверизатором, чтобы облегчить процесс отклеивания.

48

49) Отклейте клейкую ленту батареи.

49

50) Отклейте вторую клейкую ленту батареи.

50

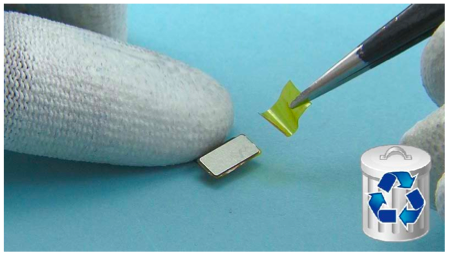

51) Извлеките прокладку датчика близости с платы, используя пинцет.

51

52) Извлеките прокладку передней камеры.

52

53) Освободите стороны верхней защитной крышки с помощью стоматологического инструмента.

53

54) Извлеките верхнюю защитную крышку.

54

55) Извлеките камеру, толкая инструмент в гнездо камеры.

55

56) Далее удерживайте инструмент по бокам и поднимайте камеру.

56

57) Освободите стороны нижней защитной крышки с помощью стоматологического инструмента.

57

58) Извлеките нижнюю защитную крышку.

58

59) Извлеките прокладку коннектора сенсорной панели с помощью пинцета.

59

60) Извлеките прокладку коннектора батареи с помощью пинцета.

60

61) Извлеките прокладку коннектора дисплея и боковой клавиши с помощью пинцета.

61

62) Извлеките губку коннектора AV.

62

63) Извлеките прокладку коннектора боковой клавиши на дополнительной плате.

63

64) Извлеките губку герметика спикера.

64

65) Освободите шлейф LED вспышки с помощью стоматологического инструмента и извлеките его с помощью пинцета.

65

66) Освободите спикер с помощью стоматологического инструмента и извлеките его с помощью пинцета.

66

67) Удалите клейкую ленту спикера с помощью стоматологического инструмента.

67

68) Удалите остатки клейкой ленты со спикера.

68

69) Извлеките вибра с помощью инструмента и извлеките ее пинцетом.

69

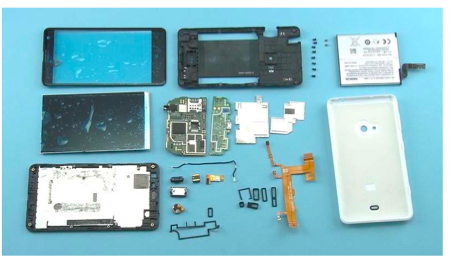

70) Разборка телефона Nokia Lumia 625 завершена.
