Для замены корпуса Nokia Lumia 520 необходимо обратиться к специалистам в сервисный центр.
Интернет магазин настоятельно не рекомендует производить замену самостоятельно. Также мы не несем никакой ответственности за повреждение отдельных частей телефона, нанесенных пользователем или же сотрудниками сервисных центров.
Ниже приведенная информация является кратким и неполным описанием разбора мобильного телефона Nokia Lumia 520.
Все действия по поводу ремонта телефона проводятся на свой страх и риск исполнителем.
Внешний вид и компоненты телефона.
1) Наклейте на сенсорный экран защитную пленку.
2) Освободите заднюю крышку, толкая ее свреху.
3) Извлеките заднюю крышку.
4) Приподнимите батарею с нижней стороны и извлеките ее.

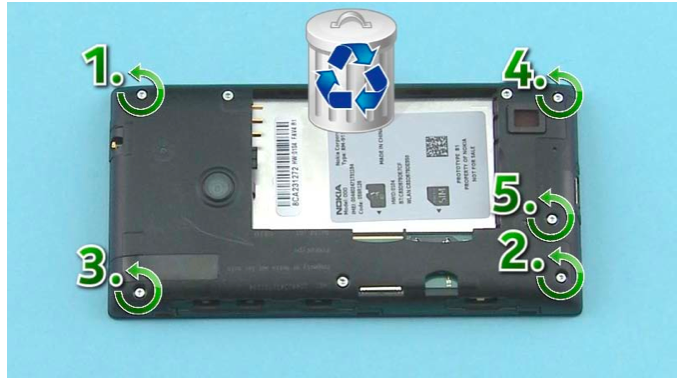

5) Открутите пять винтов Torx+ размера 4 в указанном порядке . Не используйте их снова.
6) Открутите три винта Torx+ размера 4 в указанном порядке . Не используйте их снова.
7) Освободите две клипсы с левой стороны крышки D с помощью инструмента, начиная снизу.
8) Далее освободите две клипсы с правой стороны крышки D, начиная снизу.
9) Также, освободите верхнюю сторону крышки D с указанного места.
10) Приподнимите и извлеките крышку D.
11) Освободите спикер IHF с помощью инструмента и извлеките его пинцетом. Не используйте его снова.
12) Извлеките прокладку спикера с помощью пинцета. Не используйте ее снова.
13) Откройте коннектор дисплея с помощью инструмента. Будьте осторожны, чтобы не повредить коннектор или близлежащие компоненты.
14) Откройте коннектор сенсорного экрана с помощью инструмента. Будьте осторожны, чтобы не повредить коннектор или близлежащие компоненты.
15) Освободите шлейф коннектора сенсорного экрана с главной платы, аккуратно толкая его инструментом. Будьте осторожны, чтобы не повредить шлейф.
16) Освободите две клипсы, которые удерживают главную плату.
17) Приподнимите и извлеките главную плату.
18) Извлеките камеру с помощью инструмента для излечения камер. Введите инструмент в отсек камеры , далее нажмите и, удерживая со сторон, вытяните камеру.
19) Освободите динамик с помощью острого края инструмента и извлеките его с помощью пинцета. Не используйте его снова.
20) Извлеките прокладку динамика с помощью пинцета. Не используйте ее снова.
21) Приподнимите разъем AV с помощью штепселя AV. При этом придерживайте шлейф AV пальцами.
22) Далее аккуратно освободите шлейф разъема AV с помощью инструмента и извлеките его.
23) Извлеките охладитель с помощью пинцета. Не используйте его снова.
24) Освободите поддерживающую рамку дисплея с указанного места с помощью инструмента.
25) Отделите поддерживающую рамку и дисплей от сенсорного экрана.
26) Наклейте на обратную сторону сенсорного экрана защитную пленку.
27) Наклейте на дисплей защитную пленку.
28) Аккуратно освободите дисплей с поддерживающей рамки, толкая с указанного отверстия возле шлейфа дисплея острым концом инструмента. Имейте ввиду, что освобождения дисплея возможно только с указанной стороны!
29) Разделите дисплей и поддерживающую рамку. Будьте осторожны, чтобы не повредить шлейф дисплея, во время проведения его сквозь поддерживающую рамку.
30) Разбор телефона Nokia Lumia 520 завершен.
Советы по сборке телефона Nokia Lumia 520
1) Перед сборкой дисплея наклейте на нижнюю заднюю часть дисплея проводящую пленку.

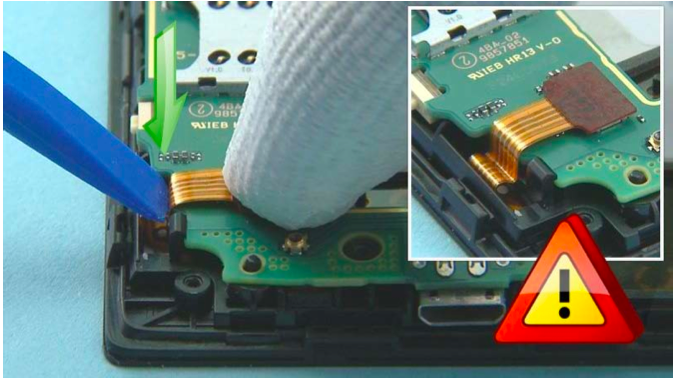

2) После того, как коннектор дисплея присоединен, удерживайте коннектор пальцем и с помощью инструмента согните шлейф вниз по краю гланой платы, как показано на рисунке. будьте осторожны, чтобы не повредить шлейф во время сгибания.
